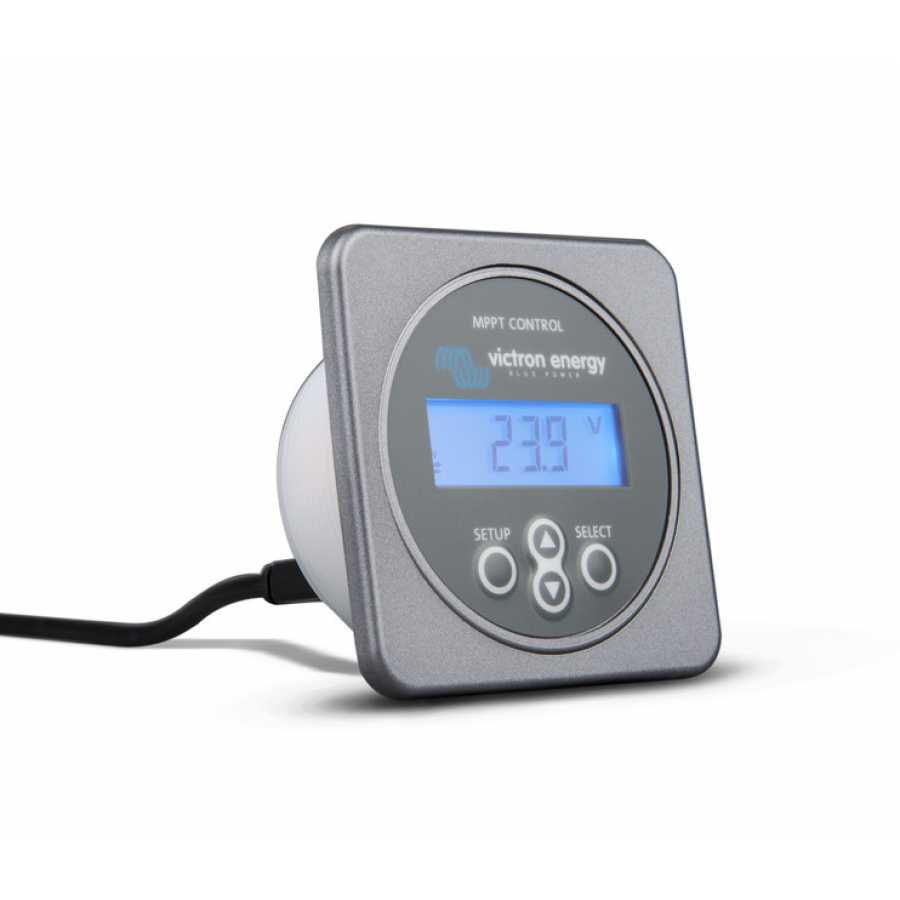

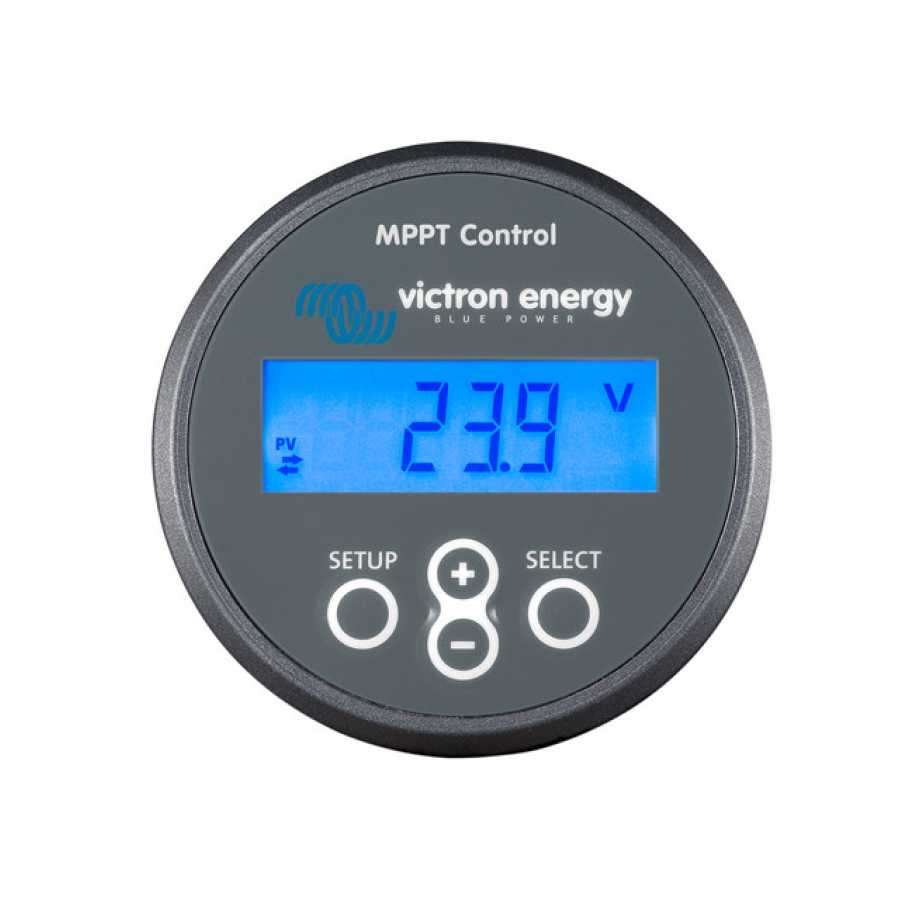

Панель управления Victron Energy MPPT Control (арт. SCC900500000)

Панель управления Victron Energy MPPT Control
MPPT Control позволяет вам видеть статус, а также настраивать все контроллеры заряда BlueSolar MPPT, имеющие порт связи VE.Direct. Новый контроллер MPPT установлен в привычном корпусе серии BMV-700 , обеспечивая профессиональный вид вашего оборудования для мониторинга панелей и систем.
Дополнительную информацию см. В руководстве пользователя и в руководстве по установке.
Чтобы легко монтировать MPPT Control на стене, вместо скрытого монтажа на панели используйте один из наших настенных корпусов. Смотрите Слайдер соответствующих продуктов ниже.
Особенности:
Просмотр информации о реальном состоянии, включая солнечные батареи, напряжение батареи, ток заряда, ток нагрузки и многое другое.
Просмотреть историческую информацию
A. Значения за все время
B. 30-дневные значения
Настройка MPPT
Кабель VE.Direct не включен в комплект
Навигация по меню.
Статус системы.
Установка системы запускается в меню состояния и показывает текущий статус MPPT.
Нажимая кнопку «вверх» и «вниз», можно переключаться между следующими значениями:
МОЩНОСТЬ НА ПАНЕЛИ,
НАПРЯЖЕНИЕ ПАНЕЛИ,
СЕГОДНЯ
ОШИБКА ЗАРЯДКИ
(Это видно только при наличии фактической ошибки)
ЗАРЯДНОЕ СОСТОЯНИЕ
Возможное значение: OFF, FAULT, BULK, ABSORPTION, FLOAT
ТОК БАТАРЕИ,
НАПРЯЖЕНИЕ БАТАРЕИ
ВЫХОД – СОСТОЯНИЕ
Возможные значения:
ВКЛ ВЫКЛ
При нажатии кнопки SELECT в меню состояния вводится меню истории. Здесь можно просмотреть историю, хранящуюся в MPPT. Эта история содержит как общую историю, так и историю за день.
Для MPPT с версией программного обеспечения 1.16 доступна 30-дневная история.
При просмотре значений можно выбрать другой день, нажав кнопку «вверх» и «вниз». Сначала MPPT Control покажет значение за короткое время, затем выбранный день, а затем значение снова. При просмотре общего значения, нажав вверх или вниз MPPT Control отобразит «TOTAL».
Нажатие кнопки SETUP приводит к тому, что MPPT Control возвращается к меню состояния при просмотре тока или возвращении в основное меню.
Общие темы
TOTAL YIELD
* Накопленный с момента последнего сброса истории
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ НА ПАНЕЛИ
Максимальное напряжение панели с момента последнего сброса истории
MAX BATTERY VOLTAGE
Максимальное напряжение аккумулятора с момента последнего сброса истории
MIN НАПРЯЖЕНИЕ БАТАРЕИ
Минимальное напряжение аккумулятора с момента последнего сброса истории.
Ежедневные темы
YIELD
* Ежедневная выработка
MAX POWER *
Максимальная мощность в день
НАПРЯЖЕНИЕ МАКСИМАЛЬНОЕ НА ПАНЕЛИ
Максимальное напряжение на панели в день
МАКС. ТОК БАТАРЕИ
Максимальный ток аккумулятора в день
MAX BATTERY VOLTAGE
Максимальное напряжение батареи в день
MIN НАПРЯЖЕНИЕ БАТАРЕИ
Минимальное напряжение батареи в день
ВРЕМЯ АБСОРБЦИИ
Время, затрачиваемое на абсорбцию в день
FLOAT TIME
Время, затрачиваемое на выравнивание в день
ПОСЛЕДНЯЯ ОШИБКА
Последние 4 ошибки в день
Количество блоков в правом нижнем углу экрана определяет
При нажатии SETUP в течение 2 секунд в меню состояния вводится меню настроек. Здесь настройки MPPT Control можно просматривать и изменять.
